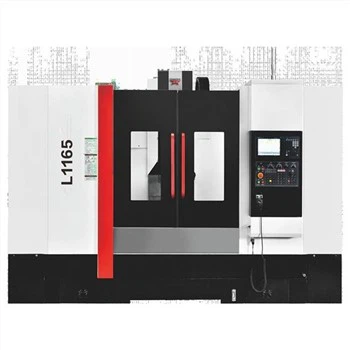

उच्च परिशुद्धता बेंचटॉप सीएनसी मिल
आइटम यूनिट पैरामीटर
नियंत्रण प्रणाली नियंत्रण प्रणाली सेट मित्सुबिशी M80B
वर्कबेंच कार्य सतह आकार मिमी 1000 × 600v कार्य तालिका लोड जी 800
तालिका टी-स्लॉट (संख्या-आकार × रिक्ति) मिमी 5- 18×100
यात्रा बाएँ और दाएँ स्ट्रोक (X) मिमी 800
आगे और पीछे की यात्रा (वाई) मिमी 500
ऊपर और नीचे स्ट्रोक (जेड) मिमी 550
उच्च परिशुद्धता बेंचटॉप सीएनसी मिल विवरण
डिस्क प्रकार उपकरण पत्रिका
तेजी से उपकरण परिवर्तन की उच्च दक्षता, तेजी से उपकरण परिवर्तन की गति मानव-घंटे बचाती है, उत्पादन क्षमता बढ़ाती है, उपकरण परिवर्तन 3 सेकंड के भीतर दोहराया जाता है, और क्षमता 24 चाकू है।
आयातित पेंच रेल
सटीक जमीन पेंच, उच्च कठोरता, उच्च परिशुद्धता, स्थिर आंदोलन, उच्च भार वहन, मजबूत सदमे प्रतिरोध, तेजी से चलती गति।
उच्च गति धुरी
उच्च गति, लंबे जीवन, कम शोर, छोटे कंपन, उच्च मशीनिंग सटीकता पर स्थिर संचालन।
सीएनसी प्रणाली
ब्रांड वैकल्पिक FANUC/GSK/Siemens
मशीन पैरामीटर
मशीन विवरण | |||
वस्तु | इकाई | विशेष विवरण | |
प्रणाली | ऑपरेटिंग प्रणाली | तय करना | जीएसके 25आई |
संख्या का नियंत्रण इमदादी कुल्हाड़ियों | एक्सिस | 3 एक्सिस | |
काम की मेज | काम मेज आकार | मिमी | 1000×600 |
काम मेज भार |
| 600 | |
टी स्लॉट का काम की मेज (संख्या-आकार × रिक्ति) | मिमी | 4- 18×130 | |
यात्रा | बाएं और सही आघात (X) | मिमी | 800 |
पीछे और आगे आघात (Y) | मिमी | 500 | |
ऊपर और नीचे आघात (Z) | मिमी | 520 | |
धुरा | धुरा टेपर छेद (विनिर्देश / स्थापना आकार) | मिमी | BT40 |
धुरा रफ़्तार | rpm | 0-10000आरपीएम | |
धुरा गाड़ी चलाना तरीका | बेल्ट | ||
दूरी से धुरा केंद्र को कॉलम मार्गदर्शक रेल (उपयुक्त लंबवत के लिए मशीनें) | मिमी | 500 | |
दूरी से धुरा अंत सतह को मेज सतह | मिमी | 100-640 | |
गाइडवे | X/Y/Z एक्सिस बेलन पेंच विशेष विवरण | 3612/3612/3612 | |
X- अक्ष गाइड / लाइन मार्गदर्शक विनिर्देश | रपट बेलन रेखीय गाइडवे | ||
शाफ़्ट गाइड / लाइन मार्गदर्शक विनिर्देश | रपट बेलन रेखीय गाइडवे | ||
z- अक्ष गाइड / लाइन मार्गदर्शक विनिर्देश | रपट बेलन रेखीय गाइडवे | ||
मोटर | X.Y.Z मोटर कनेक्शन तरीका | बेल्ट | |
धुरा मोटर पैरामीटर (शक्ति) |
| 7.5 | |
X Y Z एक्सिस मोटर पैरामीटर (शक्ति) |
| 2 ,2 ,3 | |
धुरा शीतक क्षमता (गियर प्रकार/750) | 250 | ||
प्रसंस्करण ठंडा पंप घोड़े की शक्ति |
w |
450W | |
खिलाना | X. Y. Z एक्सिस प्रसंस्करण रफ़्तार | मी/मिनट | 12 ,12 ,12 |
X.Y.Z एक्सिस तेज़ फीड दर चलती रफ़्तार | मी/मिनट | 36 ,36 ,36 | |
शक्ति हवा की आपूर्ति दबाव | वायु स्रोत | किग्रा/सेमी² | 6 किग्रा/सेमी² |
शक्ति मांग |
| 20 केवीए | |
मशीन शुद्धता | पोजिशनिंग शुद्धता | मिमी | ±0.005/300 |
repeatability | मिमी | ±0.005/300 | |
मशीन विशेष विवरण | जाल वज़न का मशीन औजार | T | 4.5T |
ज़मीन क्षेत्र का मशीन औजार (लंबाई चौड़ाई ऊंचाई) | मिमी | 2800*2500*2550 | |
मानक विन्यास | काट रहा है पानी ठंडा प्रणाली | 1 | |
प्रसंस्करण हवा बह रही है उपकरण | 1 | ||
स्वचालित स्नेहन उपकरण | 1 | ||
काम दीपक (विस्फोट विरोधी) | 1 | ||
कार्य चेतावनी रोशनी | 1 | ||
बिजली डिब्बा गर्मी एक्सचेंजर | 1 | ||
धुरा तेल शीतक उपकरण | 1 | ||
कार्यवाही डिब्बा भंडारण डिब्बा | 1 | ||
हाथ में पकड़ कर इलेक्ट्रोनिक हाथ पहिया | 1 | ||
भरा हुआ ढकना चादर धातु | 1 | ||
स्तर समायोजन ब्लॉक और पेंच | 1 | ||
औजार डिब्बा (षट्भुज सॉकेट/पेचकश) | 1 | ||
मशीन औजार निर्देश | 1 | ||
मानक मुख्य मशीन पार्ट्स मूल | तीन अक्ष मोटर और इमदादी | जीएसके | |
धुरा मोटर और सर्वर | जीएसके | ||
तीन अक्ष पेंच / रैखिक रेल / गाइड रेल | ताइवान हिविन / एबीबीए ताइवान | ||
डिस्क औजार पत्रिका 24T | ताइवान संजेट/आइमैक | ||
धुरा | केंटर्न/वेलॉन्ग | ||
इलेक्ट्रोनिक हाथ पहिया | नेडिकॉन | ||
असर पड़ना | एन एस （ जापान ）/ धुम्रपान （ जर्मनी） | ||
युग्मन | कुनलॉन्ग | ||
औजार उतराई सिलेंडर | हाओचेंग/एयरटैक ताइवान | ||
हस्तांतरण बेल्ट | ज़ुफ़ेंग （जापान） | ||
गर्मी एक्सचेंजर | आरसीए (चीन) | ||
प्रसंस्करण ठंडा पंप | चीन | ||
contactor | श्नाइडर (फ्रांस)/जीएसके | ||
तोड़ने वाला | श्नाइडर (फ्रांस)/जीएसके | ||
उच्च परिशुद्धता बेंचटॉप सीएनसी मिल यांत्रिक विशेषता यांत्रिक विशेषताओं
तीन-अक्ष रेल संरचना, सुपर मरोड़ प्रतिरोध, अच्छी कठोरता, ताइवान सी 3 सटीक गेंद पेंच, जापान उच्च परिशुद्धता असर, स्थिति सटीकता और मशीन संचालन की दोहराई जाने वाली स्थिति सटीकता बहुत स्थिर है
तीन-अक्ष सर्वो प्रत्यक्ष-युग्मित मोटर, मुख्य शाफ्ट बेल्ट ड्राइव, मजबूत शक्ति, मजबूत असर क्षमता के तहत विश्वसनीय खिला सटीकता ताइवान ने मुख्य शाफ्ट, उच्च परिशुद्धता, लंबे जीवन और मजबूत विश्वसनीयता का आयात किया
शरीर
पूरी मशीन मजबूत मेहेनाइट कास्ट बेड, वाइड बेस, हेरिंगबोन कॉलम, जेड-एक्सिस हैवी हैमर काउंटरवेट / नाइट्रोजन काउंटरवेट, स्थिर संचालन, स्थिर परिशुद्धता और मजबूत कठोरता को अपनाती है। धुरा
पूरी श्रृंखला वैकल्पिक गियर हेड, बड़े स्पिंडल टॉर्क और उच्च परिशुद्धता के साथ ताइवान से आयातित उच्च-सटीक धुरी को अपनाती है।
मार्गदर्शक
सभी तीन कुल्हाड़ियों में भारी-शुल्क वाले आयताकार गाइड रेल होते हैं, जिनमें मजबूत आघात प्रतिरोध होता है।
रैपिड फीड (x, Y, Z): 48/486/48M/मिनट
धुरी: उच्च परिशुद्धता धुरी 12000
पेंच और गाइड रेल: ताइवान C3 उच्च परिशुद्धता गेंद पेंच। एक्स / वाई / जेड तीन-अक्ष हार्ड रेल, मजबूत असर क्षमता
कटिंग टूल सीएनसी मिलिंग मशीन चुनने के छह कारण
स्वतंत्र अनुसंधान और विकास लागत प्रभावी
मजबूत तकनीक
आईएसओ, पर्यावरण प्रमाणन
आयातित भागों
मुफ्त रखरखाव सेवा
24H बिक्री के बाद सेवा
उत्कृष्ट आर एंड डी टीम
