6 इंच सीएनसी खराद मशीन

डोंगगुआन जिद प्रिसिजन मशीनरी टेक्नोलॉजी कं, लिमिटेड चीन में 6 इंच सीएनसी खराद मशीन के सबसे विश्वसनीय निर्माताओं और आपूर्तिकर्ताओं में से एक है। यदि आप चीन में बनी उच्च गुणवत्ता वाली 6 इंच सीएनसी खराद मशीन थोक में खरीदने जा रहे हैं, तो हमारे कारखाने से उद्धरण और मुफ्त नमूना प्राप्त करने के लिए आपका स्वागत है। सभी अनुकूलित उत्पाद उच्च गुणवत्ता और प्रतिस्पर्धी मूल्य के साथ हैं।

तकनीकी जानकारी

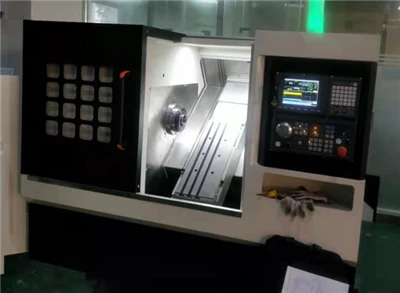

जेडी-320सीएनसी खराद उच्च शक्ति वाले हेवी ड्यूटी कास्ट आयरन, कॉम्पैक्ट संरचना, अच्छी ताकत, उचित कठोरता, कम घर्षण गुणांक और स्वयं चिकनाई को अपनाता है। बेस बेड की इंटीग्रल बॉक्स संरचना मशीन टूल की समग्र कठोरता और स्थिरता को काफी बढ़ाती है। इसमें कंपन को अवशोषित करने का कार्य है, जो उपकरण हानि को कम करता है और वर्कपीस की गुणवत्ता में सुधार करता है। यह उपयोगकर्ताओं को उपयोग में उच्च दक्षता और उच्च विश्वसनीयता की गारंटी प्रदान करता है।

इस मशीन की मुख्य विशेषताएं :

30 डिग्री झुका हुआलेआउट काम के दौरान मशीन टूल के झुकने और मरोड़ की कठोरता में काफी सुधार करता है।एकीकृत बिस्तर आधारउच्च कठोरता और उच्च स्थिरता के साथ पूरी मशीन की उच्च परिशुद्धता के लिए एक मजबूत गारंटी प्रदान करता है।

स्पिंडल इकाई एक स्वतंत्र स्पिंडल (आस्तीन प्रकार) है। उच्च परिशुद्धता स्पिंडल प्रणाली को उच्च परिशुद्धता, अच्छी सटीकता प्रतिधारण और अच्छी थर्मल स्थिरता के साथ कठोर गतिशील संतुलन परीक्षण से गुजरना पड़ा है। अधिकतम गति तक पहुँच सकते हैं4000आरपीएम. स्पिंडल इकाई की उच्च परिशुद्धता, उच्च कठोरता, उच्च गति और उच्च दक्षता पूरी मशीन को न केवल फिनिशिंग करने में सक्षम बनाती है, बल्कि उपयोगकर्ताओं के लिए रफ मशीनिंग और भारी कटिंग करने में भी सक्षम बनाती है।

टेलस्टॉक हाइड्रॉलिक रूप से संचालित होता है, और स्लीव स्वचालित रूप से अच्छी कठोरता के साथ फैलती और सिकुड़ती है। उपयोगकर्ता इसे नियंत्रित करने के लिए पैनल या फ़ुट स्विच का उपयोग कर सकते हैं, जो समय और प्रयास बचाता है और मशीन टूल प्रसंस्करण के लिए उच्च दक्षता प्रदान करता है।

का मानक विन्यास ताइवान स्विफ्ट 12स्टेशनइमदादीबुर्ज उपयोगकर्ताओं को सुविधाजनक, व्यावहारिक और विश्वसनीय मशीनिंग भाग प्रदान करता है।

फ़ीड प्रणाली अच्छी कठोरता, सटीकता और गतिशील प्रतिक्रिया विशेषताओं के साथ सीधे एक सर्वो मोटर द्वारा संचालित होती है। मशीन टूल रोलर ताइवान से सुसज्जित हैहाईविन/पीएमआईपेंच गाइड रेल.

6. यह मशीन विफलता दर को काफी कम करने के लिए उच्च गुणवत्ता वाले हाइड्रोलिक पंप और हाइड्रोलिक वाल्व और अन्य घटकों का उपयोग करके उपयोगकर्ताओं को एक पूर्ण हाइड्रोलिक और स्नेहन प्रणाली प्रदान करती है। मशीन उपकरण केंद्रीकृत मात्रात्मक स्वचालित स्नेहन को अपनाता है।

मशीन विन्यास:

स्पिंडल नाक विशिष्टता A2-5 ताइवान शीर्ष ब्रांड

फिक्सचर 6" खोखला चक ताइवान शीर्ष ब्रांड, ताइवान शीर्ष सिलेंडर

अनुशंसित मुख्य मोटर शक्ति 5.5/7.5kw

अधिकतम स्वीकार्य स्पिंडल गति 0-4000rpm

बार व्यास Φ45 मिमी

बिस्तर पर अधिकतम मोड़ व्यास Φ430 मिमी

अधिकतम प्रसंस्करण व्यास Φ320 मिमी

अधिकतम प्रसंस्करण लंबाई 350 मिमी

फ़ीड अक्ष पैरामीटर X/Zball स्क्रू विशिष्टता 3210/3210

एक्स/जेड गाइडवे विशिष्टता 30/30 रोलर लीनियर गाइडवे

एक्स/जेड अक्ष सीमा यात्रा 160/450 मिमी

एक्स/जेड अक्ष कनेक्शन मोड: युग्मन सीधा कनेक्शन

एक्स/जेड अक्ष मोटर पावर अनुशंसा 8/12

बुर्ज 80 केंद्र ऊंचाई 12टी स्टेशन बुर्ज ताइवान स्विफ्ट

उपकरण का आकार 20

टेलस्टॉक अधिकतम स्ट्रोक 280 मिमी

टेलस्टॉक स्लीव मॉडल MT4

टेलस्टॉक फॉर्म ऑयल सिलेंडर पुश

लंबाई X चौड़ाई X ऊँचाई 2480X1650X1680

वजन के बारे में वजन (KG) 3800

विन्यास
टर्निंग टूल के कटिंग सेक्शन में मुख्य कटिंग एज, सेकेंडरी कटिंग एज, रेक फेस, फ्लैंक फेस और सेकेंडरी फ्लैंक फेस शामिल होते हैं। इसकी ज्यामिति को रेक कोण (ओ), क्लीयरेंस कोण (ओ), प्रमुख अत्याधुनिक कोण (κr), झुकाव कोण (एस), लघु अत्याधुनिक कोण (κr'), और नाक त्रिज्या (आरε) द्वारा परिभाषित किया गया है। इन ज्यामितीय मापदंडों का चयन विभिन्न कारकों पर निर्भर करता है और इन्हें विशिष्ट स्थितियों के आधार पर निर्धारित किया जाना चाहिए। रेक कोण (ओ) का चयन वर्कपीस सामग्री की संरचना और ताकत के अनुसार किया जाता है; उच्च शक्ति वाली सामग्रियों को काटते समय एक छोटा मान चुना जाता है। उदाहरण के लिए, साधारण कार्बन स्टील को काटने के लिए सीमेंटेड कार्बाइड टर्निंग टूल का उपयोग करते समय, रेक कोण 10 डिग्री और 15 डिग्री के बीच सेट किया जाता है, जबकि क्रोमियम मैंगनीज स्टील या कठोर स्टील के लिए, यह -2 डिग्री से -10 डिग्री तक होता है। आम तौर पर, क्लीयरेंस कोण 6 डिग्री और 10 डिग्री के बीच सेट किया जाता है। प्रमुख कटिंग एज कोण (κr) मशीनिंग प्रणाली की कठोरता से निर्धारित होता है, आमतौर पर 30 डिग्री से 75 डिग्री तक; कठोरता खराब होने पर बड़ा मान चुना जाता है। स्टेप्ड शाफ्ट को मोड़ते समय, विशिष्ट कटिंग विधि के अनुरूप कोण को 90 डिग्री या उससे अधिक पर सेट किया जाता है।

सामग्री
नाक की त्रिज्या (rε) और छोटे अत्याधुनिक कोण (κr') का चयन आम तौर पर सतह की खुरदरापन आवश्यकताओं के आधार पर किया जाता है। झुकाव कोण (एस) वांछित चिप प्रवाह दिशा और अत्याधुनिक ताकत द्वारा निर्धारित किया जाता है। उपकरण के रेक फेस का विन्यास (चित्र 2) मुख्य रूप से वर्कपीस सामग्री और उपकरण सामग्री दोनों के गुणों पर निर्भर करता है। सबसे सरल प्रकार फ्लैट रेक फेस है; सकारात्मक कोण वाला एक सपाट रेक फेस उच्च गति वाले स्टील टर्निंग टूल और फिनिशिंग कार्यों के लिए उपयोग किए जाने वाले सीमेंटेड कार्बाइड टूल के लिए उपयुक्त है।
