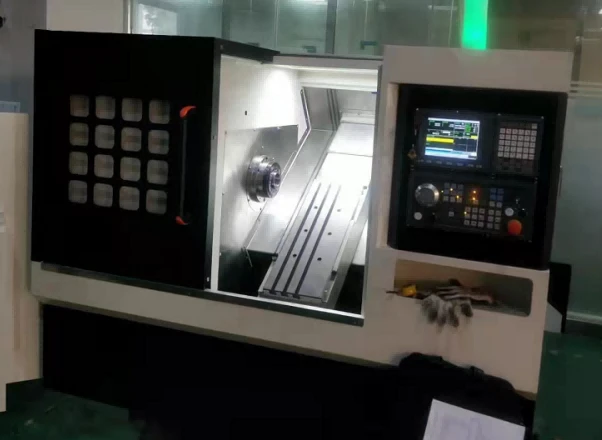

सीएनसी गिरोह उपकरण खराद

मशीन टूल मॉडल

पैरामीटर

इकाई

बिस्तर पर अधिकतम स्लीविंग व्यास

500

㎜

कार्ट पर अधिकतम मशीनिंग व्यास

450

㎜

अधिकतम मशीनिंग लंबाई

450

㎜

स्पिंडल स्पीड रेंज

100-4000

आरपीएम

मुख्य मोटर पावर

7.5/11 किलोवाट

किलोवाट

अधिकतम टूल लोडिंग मात्रा

8

T

एक्स-एक्सिस ट्रेवल/जेड-एक्सिस ट्रेवल

900/450

㎜

न्यूनतम

0.001/0.001

㎜

X-एक्सिस/Z-एक्सिस रैपिड ट्रैवर्स स्पीड

36/36

मी/मिनट

वर्कटेबल टी-स्लॉट मिमी

3-14*50

मिमी

एक्स-एक्सिस/जेड-एक्सिस रिपीटेबिलिटी

0.0 से कम या उसके बराबर03/0.005

㎜

सतह का खुरदरापन

0.63 से कम या उसके बराबर

उम

छेद के व्यास के माध्यम से धुरी

Φ65

㎜

छेद के व्यास के माध्यम से बार स्टॉक

Φ46

㎜

बिस्तर का झुका हुआ कोण

45



बाहरी आयाम (L x W x H)

2150*1550*1870

㎜

मशीन उपकरण शुद्ध वजन

3100

किग्रा

नहीं

वस्तु

पैरामीटर

ब्रांड

क्यूटी

1

धुरा

A2-5

ताइवान केंटर्न

1

स्पिंडल बेयरिंग

एन एस

जापान

6

2

स्पिंडल मोटर सर्वो यूनिट

7.5/11 किलोवाट

ताइवान सिन्टेक

1

3

स्पिंडल मोटर पावर

7.5/11 किलोवाट

ताइवान सिन्टेक

1

4

एक्स-एक्सिस सर्वो मोटर टॉर्क

11nm

ताइवान सिन्टेक

1

5

एक्स-एक्सिस सर्वो मोटर पावर

1.5 किलोवाट (ब्रेक)

ताइवान सिन्टेक

1

6

Z-एक्सिस सर्वो मोटर टॉर्क

11nm

ताइवान सिन्टेक

1

7

Z-एक्सिस सर्वो मोटर पावर

1.5 किलोवाट

ताइवान सिन्टेक

1

8

रैखिक गाइड (X-अक्ष)

30(गेंद)पी स्तर

ताइवान पीएमआई

2

9

रैखिक गाइड (Z-अक्ष)

30(गेंद)पी स्तर

ताइवान पीएमआई

2

10

बॉल स्क्रू (X-अक्ष)

32/10

जापान THK

1

11

बॉल स्क्रू (Z-अक्ष)

32/10

जापान THK

1

12

प्रणाली

सिंटेक 7TA

ताइवान सिन्टेक

1

13

ऑपरेशन पैनल

खराद पैनल

ताइवान सिन्टेक

1

14

रिले मॉड्यूल

खराद श्रृंखला

ताइवान सिन्टेक

1

15

बिजली आपूर्ति उपकरण

परिपथ वियोजक

श्नाइडर

1

16

उच्च वोल्टेज उपकरण

संदूषक

श्नाइडर

1

17

कम वोल्टेज उपकरण

रिले

श्नाइडर

1

18

कोलेट चक प्रणाली

सीके46(ए2-5)

ताइवान ऑटो

1

19

रोटरी सिलेंडर (खोखला)

6 इंच

ताइवान ऑटो

1

20

2HP मोटर हाइड्रोलिक स्टेशन

40L

चीन लीमन

1

21

गिरोह उपकरण वितरक

63/8T

अधिकतम उपकरण

8

22

गोल चाकू धारक

Φ25

बोरिंग उपकरण धारक

4

23

अंतिम चेहरा उपकरण धारक

20

वैकल्पिक 20-कट वर्ग

2

24

वर्गाकार उपकरण धारक

20

वैकल्पिक 20-कट वर्ग

2

25

मशीन टूल बेस

अभिन्न कास्टिंग

स्वयं उपज

1

26

बाहरी शीट मेटल कवर गार्ड

स्वयं उपज

1

27

आंतरिक सुरक्षा

स्टेनलेस स्टील

स्व-उत्पादन फुल गार्ड

1

28

बॉल स्क्रू बेयरिंग

20TAC

जापान एनएसके

2 अक्ष

29

युग्मन

18/22

डीके

2

30

तेल इंजेक्टर

2/3L

BAOTN चीन

1

31

द्रव पंप काटना

750W

शेन है चीन

1

32

उपकरण बॉक्स

पोर्टेबल प्लास्टिक टूलबॉक्स

चीन

1

33

हेक्स रिंच

(मीट्रिक 1.5-10)

चीन

1

34

पेंचकस

फिलिप्स और फ़्लैटहेड स्क्रूड्राइवर्स

चीन

2

35

सीएफ कार्ड रीडर

यू डिस्क

एसएसके

1

36

सीएफ कार्ड

1 जीबी

यिझेंग

1

37

पैर

M24 बोल्ट + वॉशर

चीन

6

38

सिंटेक सिस्टम मैनुअल

सिन्टेक

1

39

YS-65L (बार की लंबाई 1.5 मीटर) सर्वो फीडर (30/65 मिमी बार स्टॉक के लिए उपयुक्त)

1. मध्यवर्ती समर्थन मंच

तीन ड्रा ट्यूब

झाड़ियाँ और बड़ी, मध्यम और छोटी पुश छड़ें

चीन

1

40

चेन प्रकार चिप कन्वेयर और चिप कार

46X+चिप कार S106

चीन

1

41

एनकोडर बैटरी

3.6V

चीन

2
